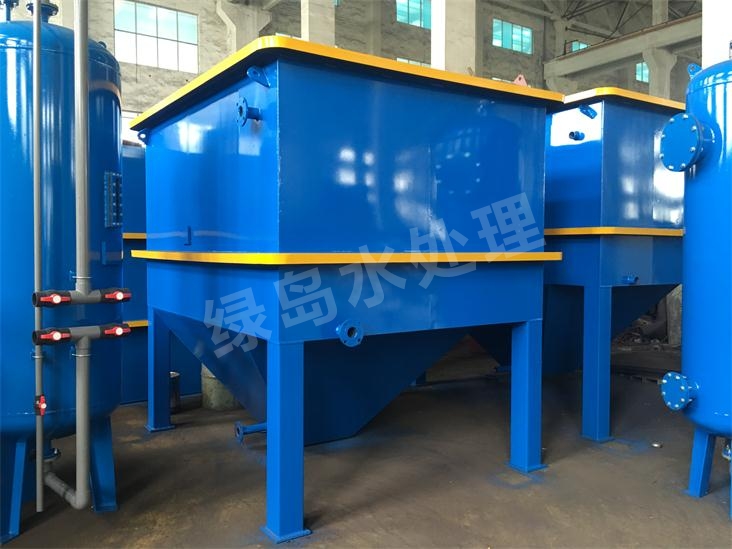

斜管沉澱池
- IPS型斜管沉澱池,是在泥渣懸浮層上方安裝傾角60度的斜管組建而成,使原水中的懸浮物ss,固體物或經投加混凝劑後形成的絮體礬花
訂購熱線:
139-6153-8666
一、IPS斜管沉澱池設備概述
IPS型斜管沉澱池,是在泥渣懸浮層上方安裝傾角60度的斜管組建而成,使原水中的懸浮物ss,固體物或經投加混凝劑後形成的絮體礬花,在斜管底側表面積聚成薄泥層,依靠重力作用滑回泥渣懸浮層,繼而沉入集泥鬥,由排泥管排入污泥池另行處理或綜合利用,上清液逐漸上升至三角溢流堰排出,可直接排放或回用。
二、設備參數
(1)填料種類:六角蜂窩型(乙丙共聚)
(2)填料規格:Φ35,Φ50;Φ80
(3)表面負荷:q=0.5~2.0;5.0~6.0
(4)總停留時:T總=1~4
三、IPS斜管沉澱池設備型号尺寸
三、IPS斜管沉澱池設備型号尺寸
設備型号 |
處理量(m3/h) |
外形尺寸 |
進水(DN) |
出水(DN) |
設備重(T) |
運行重(T) |
IPS-5 |
5 |
2800*2200*3000 |
DN50 |
DN65 |
3 |
15 |
IPS-10 |
10 |
4300*2200*3500 |
DN65 |
DN80 |
4.5 |
25 |
IPS-15 |
15 |
5300*2200*3500 |
DN65 |
DN80 |
5 |
30 |
IPS-20 |
20 |
6300*2200*3500 |
DN80 |
DN100 |
5.5 |
35 |
IPS-25 |
25 |
6300*2700*3500 |
DN80 |
DN100 |
6 |
40 |
IPS-30 |
30 |
7300*2700*3800 |
DN100 |
DN125 |
7 |
50 |
IPS-40 |
40 |
7300*3300*3800 |
DN100 |
DN125 |
9 |
60 |
IPS-50 |
50 |
9300*3300*3800 |
DN125 |
DN150 |
12 |
80 |
IPS-70 |
70 |
12300*3300*3800 |
DN150 |
DN200 |
14 |
110 |
四、使用範圍
斜管沉澱池既可以作為氣浮法,生化法等水工藝的配套設備,也可以單級處理多種污水。
(1)電鍍廢水中含多種金屬離子的混合廢水、銘、銅、鐵、鋅、鎳等去除率均在90%以上,一般電鍍廢水經處理後均可達到排放标準。
(2)煤礦、選礦廢水可使濁度在500-1500 mg/L降至50 mg/L。
(3)印染、漂染等廢水色度去除率70-90%,COD去除50-70%
(4)制革、食品等行業廢水大量有機質的去除,COD去除率50-80%,雜質固體去除率90%以上。
(5)化工廢水的COD去除率60-70%,色度去除60-90%,懸浮物達排放标準。
