一體化河水淨化設備說明「自動化程度高」

    本裝置包括排氣、急速反應、布水、混凝、沉澱、過濾、集水、集泥、自動反洗七個主要單元,設備主殼均為碳鋼制作,內外部采用食品級塗料進行防腐處理。
訂購熱線: 139-6153-8666

1FG型一體化淨水器概述

本裝置包括排氣、急速反應、布水、混凝、沉澱、過濾、集水、集泥、自動反洗七個主要單元,設備主殼均為碳鋼制作,內外部采用食品級塗料進行防腐處理。

本裝置為第四代地表水淨水裝置,改進後設備具有運行費用更低、排泥更順暢、自動化程度高、運行水質長期穩定、濾料更換等優點,廣泛應用于農村生活飲用水處理、小型自來水廠、學校生活飲用水、大型工礦企業等生活用水和自來水補水。

FG型一體化淨水器主要性能參數:

水溫:            常溫

沉澱區設計表面負荷:    7-8m3/m2·h

濾池沖洗強度:        15-18L/m2·s

總停留時間:          80min

過濾區設計濾速:       8-10m/h

沖洗曆時:           T=46min(可調節)

進水壓力:           0.07MPa

數量:              1

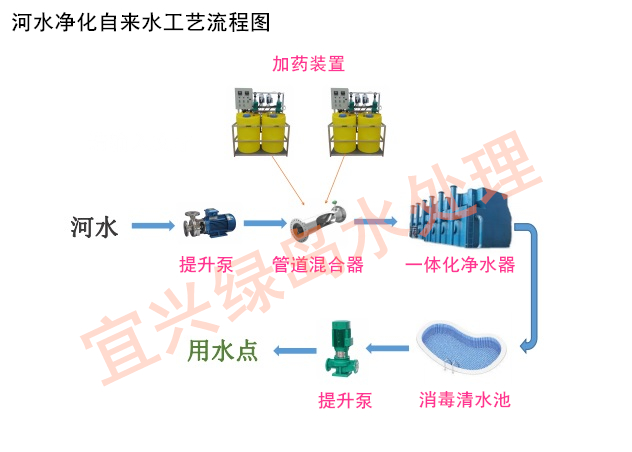

一體化淨水器工藝圖

FG型一體化淨水器型号規格表:

設備型号

處理水量(m3/h

外形尺寸

設備重量(T

運行功率(W

FG-10

10

1800×2500×4400

8

60

FG-30

30

3500×3600×4400

12

150

FG-50

50

5000×3600×4400

14

260

FG-100

100

7200×4600×4400

30

450

FG-150

150

10500×4600×4400

45

600

FG-200

200

13800×5000×4400

60

850

FG-250

250

17500×5000×4400

75

1050

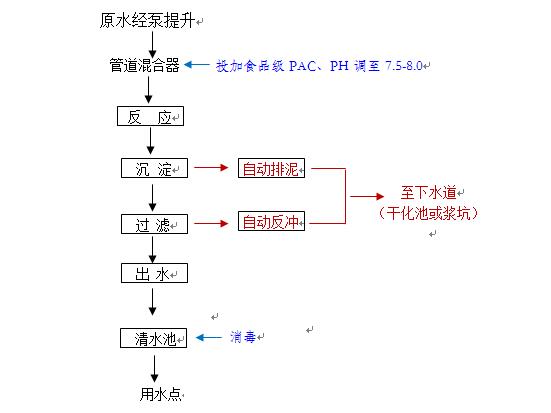

2 、設備淨化工藝流程方框圖


3 FG型一體化淨水器淨化工藝說明

河水經泵提升進入淨化設施,為保證混凝及除藻效果,在進入一體化河水淨化裝置前入靜态管道混合器,水處理藥劑聚合氯化鋁在加藥房內分别在加藥裝置內配制完成,并由計量泵送至管道混合器內,混合器通過自身結構的剪切、攪拌作用,使其混合均勻,然後進入淨水裝置內。

原水在進入淨水器後,首入裝置底部的配水區,進行均勻布水,水流速度降低,并緩慢進入高濃度絮凝區,進行的混凝反應,在排泥斜管導流區的導流作用下,污水沿斜管傾斜方向往上流動,進入沉降區內,沉積下來的污泥在重力作用下,沿斜管傾斜方向往下滑落,同時滑落的礬花在導流斜管的水力作用下,被推到淨水裝置的排泥鬥內,而通過斜管澄清後的水則由淨水裝置上部進入過濾室內,并至上而下通過濾層進行過濾,水中的礬花被濾層攔截、過濾。過濾後的清水通過濾頭彙集至裝置底部的清水區,并由連通管返至裝置頂部的清水層。原水在淨水裝置內淨化後流入清水水池消毒後,經供水設備提升至用水點。

控制說明:

整個水處理系統均采用PLC程序控制方式,隻需兼管人員定期向溶藥罐內補充藥劑。同時進行原水監測及化驗工作。

性能優點

1)、淨水裝置本身從反應、絮凝沉澱、集水、配水、過濾、體內反洗、排泥等一系列運行程序,均達到了全自動運行的效果,中央控制櫃內留由PLC接口,值班人員隻要定時作水質監視外,無需對淨水裝置操作管理。

2)、高濃度絮凝層,能使原水中的雜質顆粒在其間得到充分的碰撞接觸,吸附的機率增大,因而能适應各種原水的水溫和濁度,雜質顆粒區除率高,在一定使用條件下,還具有除藻功能。

3)、迅捷的泥渣濃縮室及可調式自動排泥系統,能保證多餘的泥渣及時排除,從而保證穩定的雜質顆粒去除率。

4)、絮凝及沉澱效果,使沉澱出水水質一直保持良好的狀态。

5)、集水系統及省的集水水頭,使集水更為均勻有效,不僅提高了體積利用系數,而且其集水水頭。

6)、淨水系統自動化,既保證了淨水系統的過濾又能自動反沖,無需另設反沖洗水泵或空壓機等電氣設備,而且節省大量基建投資及日常運行、維修、保養費用。

7)、設備自耗水率低約在2%左右,對節省寶貴的水資源起着積極作用。

8)、占地面積小,與一般淨水構築物相比,可節省占地面50%以上,高度4.5米左右,室內外均可安置。

9)、便于擴建、改造、搬遷,或移地再用。

10)、基建工期短,為常規的澄清過濾設施施工周期的四分之一。

11)、淨水出口高度≥2m,淨水池可建半地上式。
